ГАММА 3

Трехфазный счетчик электроэнергии многофункциональный
Многотарифные счетчики для учета активной и реактивной энергии переменного тока в трехфазной четырехпроводной электрической сети непосредственно или через трансформаторы в одном или двух направлениях.


Описание

Трехфазные счетчики ГАММА 3 применяются как средство коммерческого и технического учета электроэнергии на предприятиях промышленности и в энергосистемах.

Счетчики электроэнергии ГАММА 3 используются в автоматизированных системах контроля и учета электрической энергии (АСКУЭ) или автономно.

Отличительные особенности


  • Большой жидкокристаллический индикатор с широким набором режимов отображения
  • Одноплатная конструкция
  • Большой запас по точности (используется измерительная микросхема ADE 7758)
  • Возможность передачи информации через цифровой интерфейс
  • Малая мощность потребления параллельных цепей (не более 1,0 ВА)
  • Возможность объединения одной интерфейсной линией по RS485 до 31 счетчика электроэнергии (127, 255 - по заказу)
  • Журнал качества сети (указание величины параметра, времени начала и окончания измерения)
  • Поддержка счетчиком электроэнергии ГАММА 3 резервного тарифного расписания с заданием даты его введения
  • Высокая устойчивость счетчика к электромагнитным, механическим и климатическим воздействиям (температурный диапазон счетчика от -40 до +55оС)

Функциональные возможности


  1. Учет электроэнергии в прямом и обратном направлении
  2. 2 уровня доступа для защиты данных и электронная пломба (датчик вскрытия счетчика электроэнергии)
  3. Число тарифов счетчика – 4
  4. Количество сезонов – 12
  5. Число тарифных зон – 8, время смены тарифа кратно 30 минутам
  6. Раздельный учет электроэнергии для рабочих, субботних, воскресных и праздничных дней
  7. Измерение следующих значений величин:

Параметр Единица мл. разряда Примечания
Активная мощность со знаком 0.01 Вт Всего и раздельно по фазам
Реактивная мощность со знаком 0.01 Вар Всего и раздельно по фазам
Полная мощность 0.01 ВА Всего и раздельно по фазам
Ток 0.001 А По фазам
Напряжение 0.01 В По фазам
Коэффициент мощности 0.01 По фазам

  1. Графики максимальных мощностей, усредненных на интервале 30 минут, за 64 дня (по заказу – 128 или 256)
  2. Ведение журнала параметров сети с программируемым интервалом между сохранениями кадров.
  3. Ведение массива профилей мощности для всех типов учитываемой мощности на интервале от 1 до 60 минут (переменное программируемое время интегрирования) с глубиной хранения 256 срезов. Каждый срез имеет свой статус.
  4. Регистрация значений максимальных нагрузок в течение месяца и последующее их хранение в базе данных (до 15 месяцев)
  5. Регистрация и хранение текущих показаний электросчетчика по всем типам энергии в заданные (программируемые) моменты времени 2 раза в течение суток (глубина хранения 32 дня)
  6. Работа в одном из 2 режимов: по заводскому номеру и сетевому адресу
  7. Запись резервного тарифного расписания
  8. Автоматический перевод часов на летнее и зимнее время
  9. Возможность изменять параметры обмена по интерфейсу (скорость обмена и формат кадра)
  10. Журнал событий электросчетчика на 14 типов событий:
  • включение/выключение питания
  • вскрытие счетчика (электронная пломба)
  • попытка несанкционированного доступа
  • смена тарифного расписания
  • перезагрузка (фиксация причин перезагрузки)
  • смена уставок
  • наличие тока в фазе А, В, С при отсутствии напряжения (фиксация значений напряжения и тока)
  • смена даты/времени
  • переход на летнее/зимнее время
  • коррекция времени (фиксация величины коррекции)
  • самодиагностика счетчика - успешно или неуспешно (в случае неисправности фиксируется ее вид)
  1. Журнал контроля качества сети на 16 типов событий (снижение напряжения в фазе А/В/С ниже нижней уставки НДЗ/ПДЗ; повышение напряжения в фазе А/В/С выше верхней уставки НДЗ/ПДЗ; снижение частоты сети ниже нижней уставки НДЗ/ПДЗ; повышение частоты сети выше верхней уставки НДЗ/ПДЗ).

Примечание:

НДЗ – нормально допустимое значение;
ПДЗ – предельно допустимое значение.

Каждый тип события имеет независимый стек глубиной 15 событий. Событие характеризуется временем начала, окончания и статусом (либо величиной контролируемого параметра для журнала контроля качества сети).

Примечание.

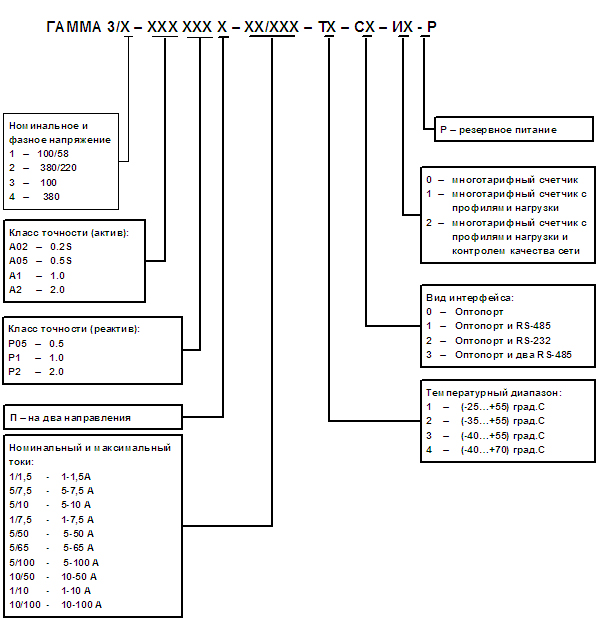

На сайте представлены базовые модели счетчиков ГАММА 3. Также предусмотрена поставка электросчетчиков ГАММА 3 с другими параметрами (согласно структуре условного обозначения счетчиков ГАММА 3).

Подробная информация представлена на сайте разработчиков счетчиков электроэнергии ГАММА 3.

                    Обсудить на форуме                     Сделать заказ
__________________________________________________________________________________

Центры продаж

Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на многофункциональные счетчики ГАММА 3 уточняйте у наших дилеров.

Выберите центр продаж наиболее удобный для Вас:

полный список региональных представителей

Технические характеристики


Класс точности:
      по активной энергии
      по реактивной энергии

0,2S; 0,5S; 1.0
 0.5; 1,0
Количество тарифов 4
Количество тарифных зон 8
Число сезонов 12
Количество импульсных выходов 1 / 2 / 4
Номинальная частота, Гц 50
Номинальное напряжение, В 3x57.7/100, 3x220/380
Базовый (номинальный) ток, А 1; 5; 10
Максимальный ток, А 1,5; 7,5; 10; 50; 65; 100
Передаточные числа в телеметрическом режиме, имп/кВт•ч (имп/кВАр•ч) 10000, 2000, 400, 200
Передаточные числа в поверочном режиме, имп/кВт•ч (имп/кВАр•ч) 1000000, 200000, 40000, 20000
Скорость обмена по цифровому интерфейсу, бод 1200, 2400, 4800, 9600
Полная мощность, потребляемая последовательной цепью, В•А, не более  1,0
Активная (полная) мощность, потребляемая параллельной цепью, Вт (В•А), не более  2(10)
Единица младшего разряда при отображении энергии, кВт•ч (кВАр•ч): 0,01
Точность хода часов, с/сутки ± 0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки ± 0,1
Длительность хранения информации при перерывах питания, лет 30
Резервное питание (опция в зависимости от модификации) 170 .. 253 В
Диапазон рабочих температур ЖКИ, °С -25... +55 (Т1)
-35... +55 (Т2)
-40... +55 (Т3)
-40... +60 (Т4)
Срок службы встроенных часов при отсутствии питания сети, лет 10
Масса счетчика, кг , не более 1,8
Габаритные размеры счетчика, мм , не более 281х180х72,5

Характеристики надежности


  • Средняя наработка на отказ – 160 000 час. (100 000 час. для счетчиков класса 0.2S)
  • Средний срок службы – 30 лет
  • Гарантийный срок эксплуатации – 2,5 года со дня ввода в эксплуатацию
  • Межповерочный интервал – 10 лет (5 лет для счетчиков класса 0.2S)

Варианты исполнения

МодификацияНоминал. напряж, ВНоминал. ток, AМакс. ток, AКласс точностиИнтерфейсыДополнительная информацияИндикатор
ГАММА 3/1-А02Р05П-1/10-Т2-С3-И2-Р3х57,7/1001100.2S/0.5оптопорт, 2 RS-4852 направления учета, 4 тарифа, 2Пр.М, ЖС, ЖКС, ДПМ, резервное питаниеЖКИ
ГАММА 3/1-А02Р05П-5/7,5-Т3-С1-И23х57,7/10057,50,2S/0,5оптопорт, RS-4852 направления учета, 4 тарифа, 2Пр.М, ЖС, ЖКС, ДПМЖКИ
ГАММА 3/1-А05Р05-5/7,5-Т3-С1-И23х57,7/10057,50,5S/0,5оптопорт, RS-4854 тарифа, 2Пр.М, ЖС, ЖКС, ДПМЖКИ
ГАММА 3/2-А05Р1-5/7,5-T3-C1-И2-РТ3x220/38057,50.5S/1.0оптопорт, RS-4854 тарифа, 2Пр.М, ЖС, ЖКС, ДПМ, резервное питаниеЖКИ
ГАММА 3/2-А1Р1-5/50-Т3-С1-И23x220/3805501.0/1.0оптопорт, RS-4854 тарифа, 2Пр.М, ЖС, ЖКС, ДПМ, выход питания GSM модемаЖКИ
ГАММА 3/2-А1Р1-10/100-Т3-С1-И23x220/380101001.0/1.0оптопорт, RS-4854 тарифа, 2Пр.М, ЖС, ЖКС, ДПМЖКИ

Документация


Паспорта


Руководства по эксплуатации

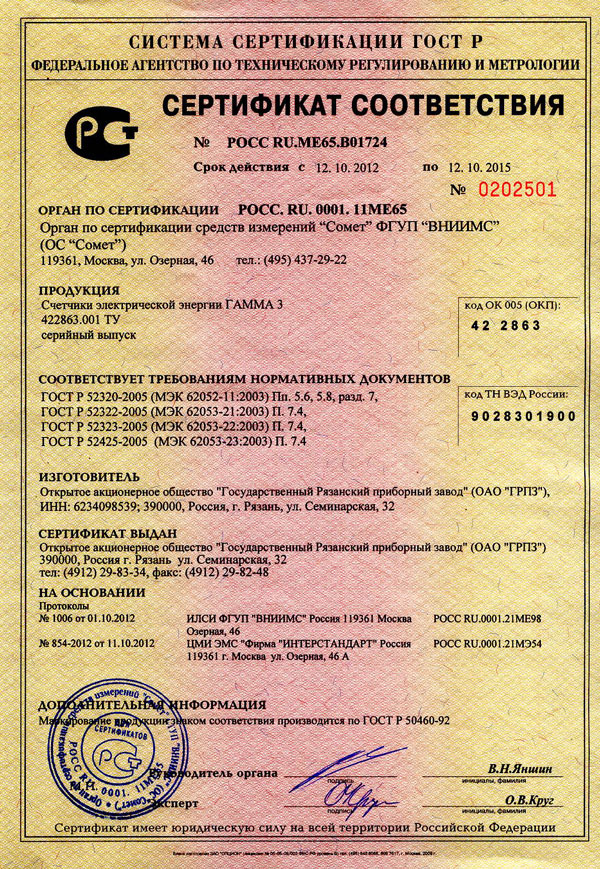

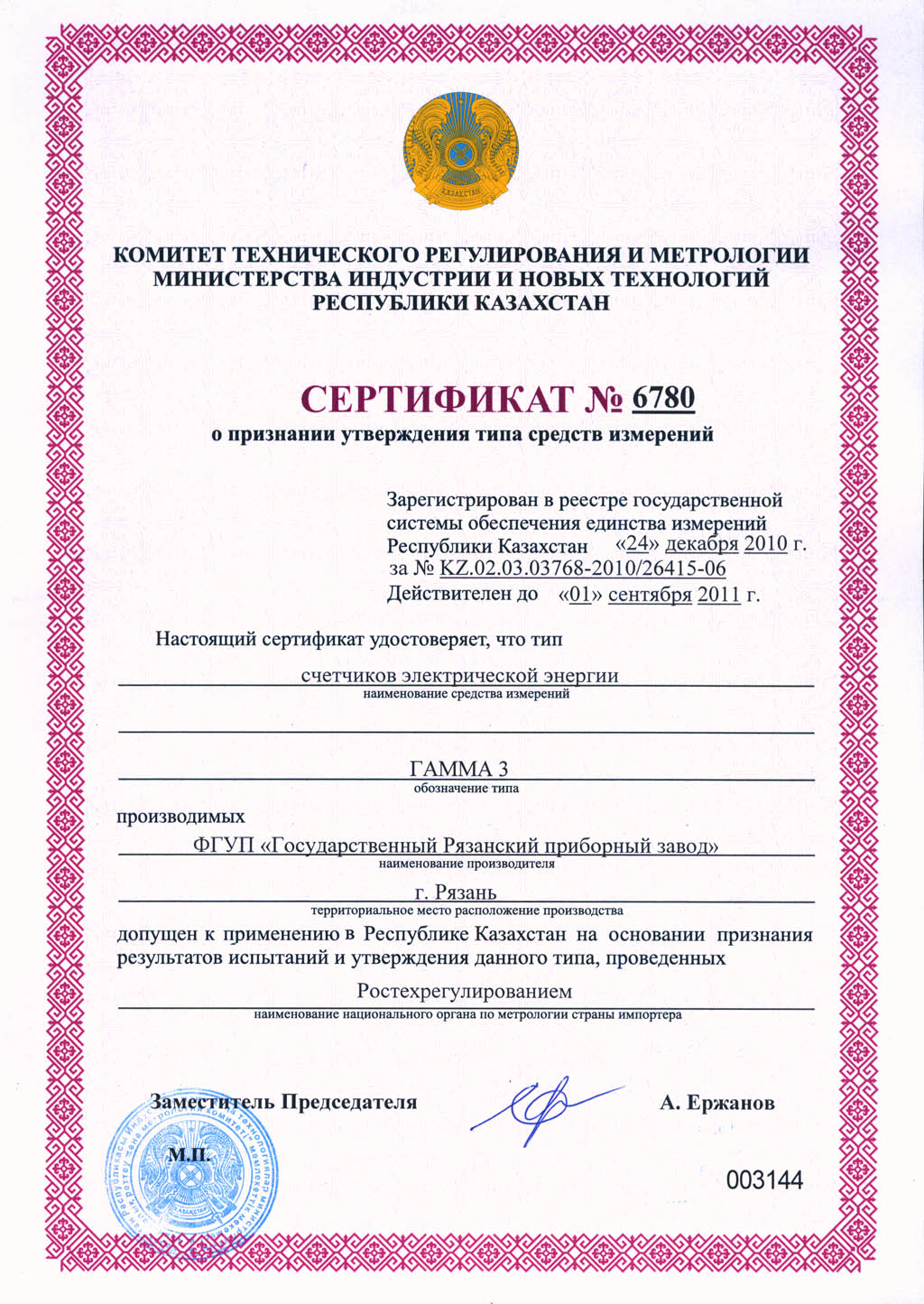

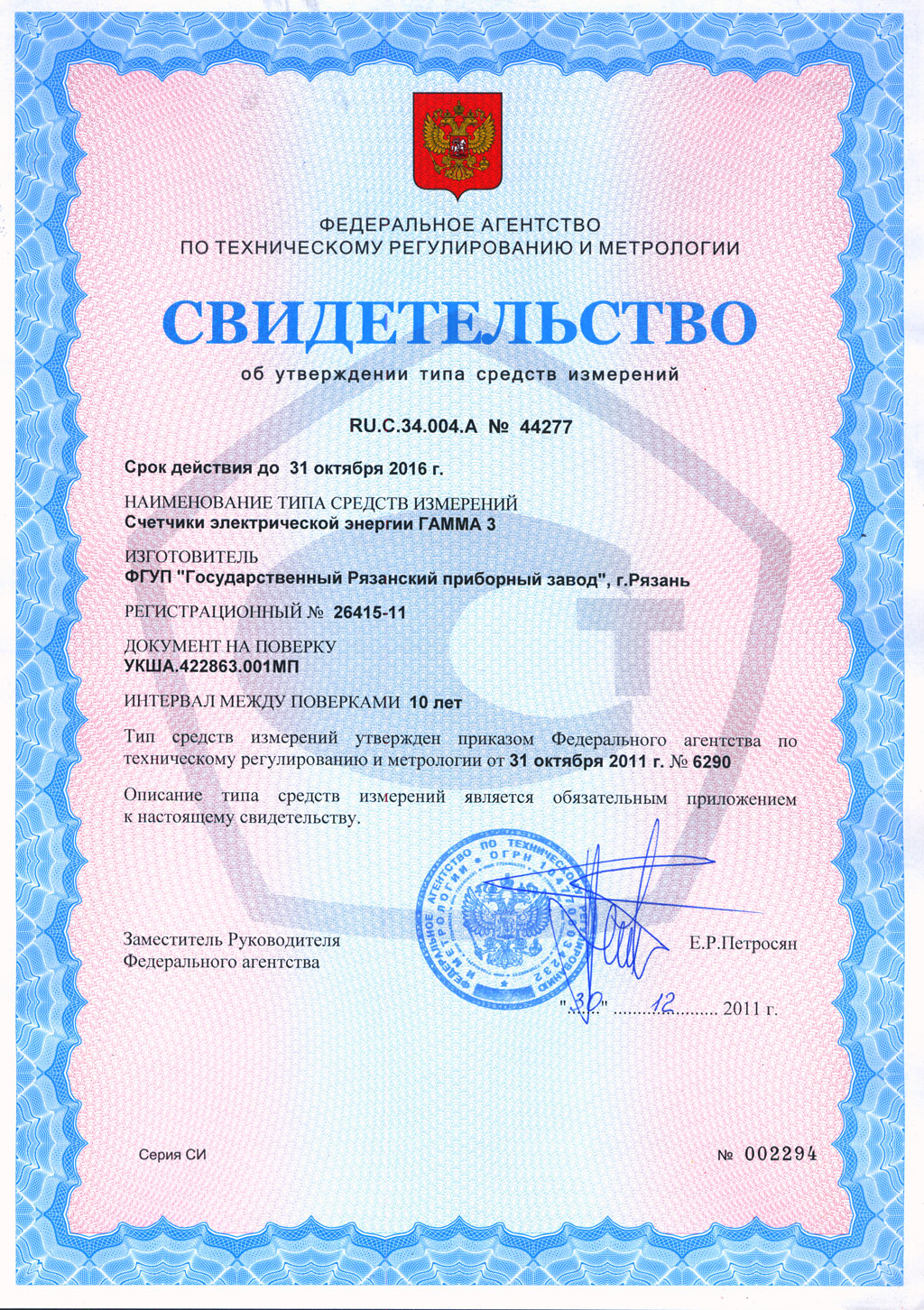

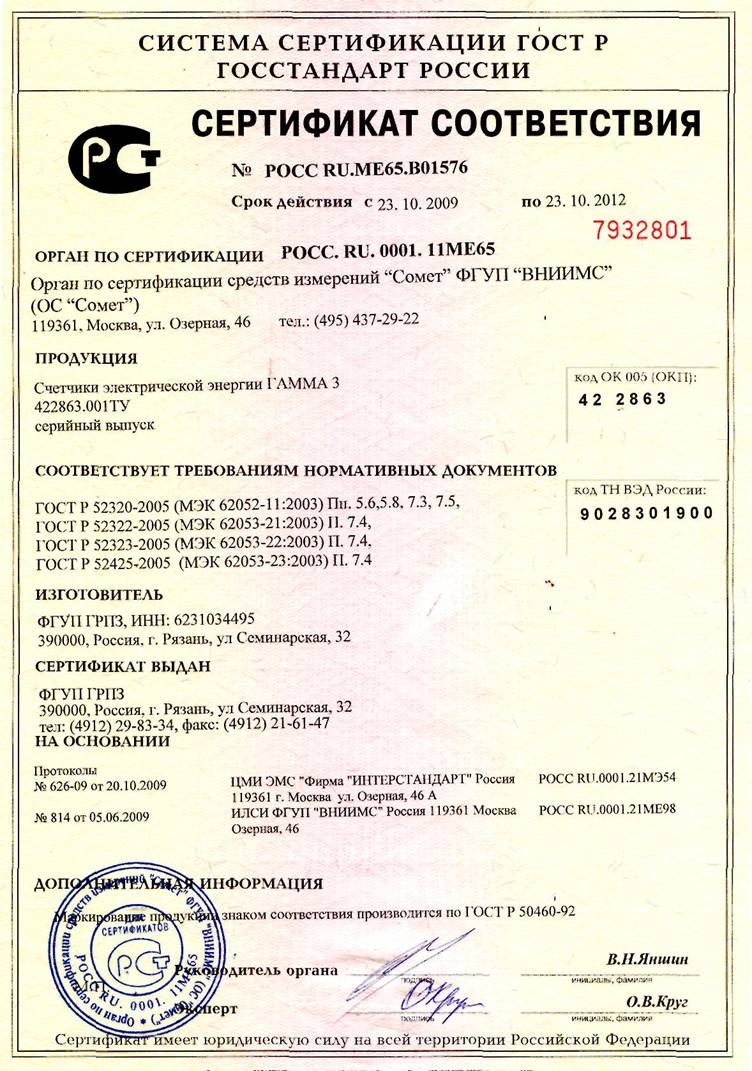

Сертификаты



Дополнительная информация


АСКУЭ

Протокол обмена счетчика состыкован с автоматизированными системами учёта энергоресурсов:

  • "Энергоресурсы" (НТЦ "Арго" г.Иваново)
  • "Спрут-М" (НПО "Прогтех" г.Жуковский)
  • "Пульсар" (НПП "Тепловодохран" г.Рязань)
  • “Энфорс АСКУЭ” (ООО “Энфорс” г. Воронеж)
  • "Пирамида" (ЗАО "Системы и технологии" г.Владимир)
  • "Ток" ("Амрита" г. Пенза) и др
