М230.Е3

Предназначен для систем управления дизельными двигателями с традиционной системой топливоподачи


Описание

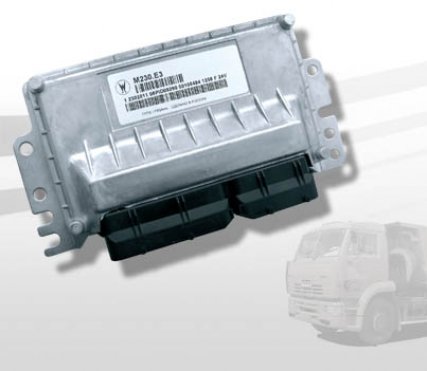

Блок управления двигателем М 230.Е3 ЗАО предназначен для управления дизельными двигателями КамАЗ и ЯМЗ с топливной аппаратурой "Компакт-40" и обеспечивает выполнение норм Евро-3. Управление рейкой ТНВД осуществляется магнитным линейным приводом.

Назначение и устройство

Блок управления двигателем выполнен в малогабаритном герметичном корпусе, имеет современный дизайн, оборудован двухсекционным разъемом с разбивкой на секции жгутов двигателя и кабины.

ЭСУД М 230.Е3 ЗАО предназначен для:

  • преобразования и обработки первичной информации, поступающей от датчиков;
  • реализации алгоритмов управления двигателем;
  • диагностики компонентов системы управления двигателем;
  • формирования сигналов управления исполнительными механизмами;
  • запоминания кодов неисправностей;
  • поддержки диагностического канала обмена данными с диагностической аппаратурой дизельных двигателей с традиционной системой топливоподачи, отвечающим требованиям ЕВРО-3, напряжением бортовой сети 24 В.

Средства диагностики и программное обеспечение ЭСУД

Для обеспечения надежной работы и сервисного обслуживания блока управления двигателем М 230.Е3 ЗАО "Автокомпоненты и оборудование" серийно поставляет средства диагностики, тестирования и сервиса. В том числе диагностический комплекс АСКАН 10. Персонал станций техобслуживания обучен к его использованию для диагностики и настройки электронных систем управления двигателем. Тестер АСКАН 10 позволяет:

  • программировать электронные блоки управления двигателем М 230.Е3
  • подстраивать внешние характеристики двигателей ЯМЗ и КАМАЗ
  • диагностировать электронные двигательные и автомобильные системы управления на станциях технического обслуживания и в полевых условиях
  • выполнять обновление программных модулей с помощью персонального компьютера с использованием Интернет-технологии, сохранять накопленные данные в энергонезависимой памяти прибора

Установка

ЭСУД М 230.Е3 может быть установлен на автомобили МАЗ и автобусы ЛИАЗ вместо штатного электронного блока управления двигателем производства ОАО "Элара". В этом случае для подключения к жгуту системы управления используется переходник.

Способ крепления, крепежные элементы и установочные размеры аналогичны блоку управления двигателем производства ОАО "Элара".

Преимущества


  • при колебаниях оборотов ± 25 - 75 об/мин. система управления двигателем автоматически, без вмешательства программиста, подстраивается под заводские регулировки ТНВД
  • после автоподстройки колебания оборотов на холостом ходу составляют ± 10 об/мин блок ЭСУД М 230.Е3 не требует привязки к ТНВД
  • блок управления двигателем М 230.Е3 сохраняет работоспособность при повышении напряжения в бортсети автомобиля до 45 В в течение 5 мин.
  • ЭСУД М 230.Е3 работает при зазорах датчиков частоты вращения в пределах: 0,1 – 2,5 мм и любых сочетаниях значений зазоров по датчикам
  • для надежной работы системы управления двигателем М 230.Е3 не требуется экранирования каких-либо жгутов
  • с электронным блоком управления двигателем М 230.Е3 используется компактный, серийно выпускаемый диагностический тестер АСКАН 10
  • персонал станций техобслуживания обучен к его использованию для диагностики и настройки
  • тестер позволяет: программировать блоки управления, подстраивать внешние характеристики двигателей, диагностировать двигатель и автомобильные системы управления. Обновление программных модулей производится с использованием Интернет-технологии.

Таким образом, использование ЭСУД М 230.Е3 и диагностического тестера АСКАН-10 позволяет частично компенсировать технические недостатки топливоподающей аппаратуры, повысить надежность двигателей ЯМЗ, снизить затраты на обслуживание и содержание автомобиля.

Дополнительные возможности


  • резервные аналоговые и дискретные входы обеспечивают расширение возможностей системы управления двигателем
  • резервные силовые ШИМ-выходы для подключения клапанов перепуска ОГ (WG) и рециркуляции OГ для управления рециркуляцией отработанных (выхлопных) газов
  • обеспечивается подключение двух термопар с функциями диагностики
  • дополнительная энергонезависимая память для записи состояния системы - "черный ящик". Подсчет моточасов и контроль времени превышения предельно допустимых значений оборотов, температур и давлений.
  • реализовано два интерфейса CAN
  • модуль связи с внешним оборудованием отладки и контроля обеспечивает обмен данными по К-линии или CAN-интерфейсу. Эти же линии связи используются для отладки калибровочных величин и модификации программного обеспечения контроллера в режиме реального времени. Имеются отлаженные модули для работы по САN-интерфейсу с коробкой-автомат ф. Voit, диагностическими приборами, а так же с датчиками, имеющими САN-интерфейс.

Технические характеристики


Напряжение питания, В (18.34)
Потребляемый ток при отключенных нагрузках, А, не более 0,6
Масса, кг, не более 1
Габаритные размеры, мм 150х210х50
Температура окружающего воздуха, °С от -40 до + 85
Относительная влажность воздуха при температуре окружающего воздуха плюс 35°С до 100%
пониженное атмосферное давление, кПа 60 (Высота 4000 м)
