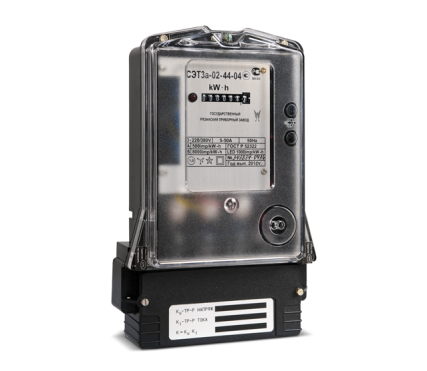

СЭТ 3а
Трехфазный счетчик активной энергии однотарифный
Электронные счетчики для учета активной энергии в трехфазных 3-х и 4-хпроводных сетях переменного тока непосредственно или через измерительные трансформаторы.
Описание
Однотарифные трехфазные счетчики СЭТ 3а используются автономно или в составе автоматизиро-ванных информационно-измерительных систем (АСКУЭ).
Отличительные особенности
- Отсчетное устройство антиреверсивного типа с двойным защитным магнитным экраном
- Повышенная защита от недоучета и хищения электрической энергии
- Гальванически развязанные телеметрические выходы
- Счетчики имеют как минимум двойной технологический запас по точности измерений
- Низкое собственное энергопотребление
- Цифровой способ учета электроэнергии
- Счетчики электроэнергии с максимальным током в 100А имеют усиленную колодку контактов
- Ударопрочный корпус из негорючей, экологически чистой пластмассы
- Установочные размеры корпуса соответствуют размерам индукционного счетчика
- Возможность крепления счетчика на DIN-рейку (замок устанавливается по заявке)
__________________________________________________________________________________
Центры продаж
Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на трехфазные счетчики СЭТ 3а уточняйте у наших дилеров.
Выберите центр продаж наиболее удобный для Вас:
Технические характеристики
| Класс точности по активной энергии | 0.5S; 1.0 | |
| Количество тарифов | 1 | |
| Номинальная частота, Гц | 50 | |
| Номинальное напряжение, В | 3x220/380 3x57,7/100 | |
| Базовый (номинальный) ток, А | 1; 5; 10 5 | |
| Максимальный ток, А | 7,5; 50; 65; 100 7,5 | |
|
Стартовый ток, А, для класса точности
0.5S
1.0 |
0,005 0,004; 0,02; 0,04 0,01 |
|
| Постоянная счетчика (телеметрия), импульсов/кВт*ч (имп./квар*ч) | 500; 1000; 2500 | |
| Полная мощность, потребляемая последовательной цепью, В*А, не более | 0,05 | |
| Активная (полная) мощность, потребляемая параллельной цепью счетчиков активной энергии, Вт (В*А), не более | 2(10) | |
| Масса, кг, не более | 1,6 | |
| Габаритные размеры, мм | 281x180x72,5 | |
| Диапазон рабочих температур, °С | -40... +55 | |
Характеристики надежности
- Средняя наработка до отказа – 140 000 час.
- Средний срок службы – 30 лет
- Гарантийный срок – 4,5 года со дня ввода в эксплуатацию
- Межповерочный интервал – 16 лет

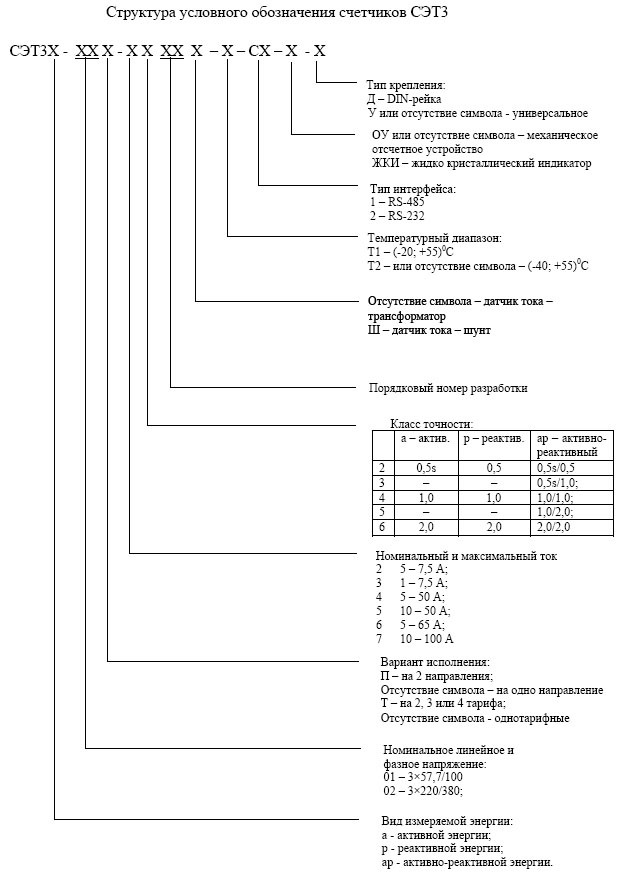

Варианты исполнения
| Модификация | Номинал. напряж, В | Номинал. ток, A | Макс. ток, A | Класс точности | Интерфейсы | Дополнительная информация | Индикатор |
|---|---|---|---|---|---|---|---|
| СЭТ3а-01-22-01 | 3x57.7/100 | 5 | 7,5 | 0.5S | 2 импульсных выхода | ОУ | |
| СЭТ3а-01-24-02 | 3x57.7/100 | 5 | 7,5 | 1.0 | 2 импульсных выхода | ОУ | |
| СЭТ3а-02-32-03 | 3x220/380 | 1 | 7,5 | 0.5S | 2 импульсных выхода | ОУ | |
| СЭТ3а-02-34-03 | 3x220/380 | 1 | 7,5 | 1.0 | 2 импульсных выхода | ОУ | |
| СЭТ3а-02-44-04 | 3x220/380 | 5 | 50 | 1.0 | 2 импульсных выхода | ОУ | |
| СЭТ3а-02-64-05 | 3x220/380 | 5 | 65 | 1.0 | 2 импульсных выхода | ОУ | |
| СЭТ3а-02-74-06 | 3x220/380 | 10 | 100 | 1.0 | 2 импульсных выхода | ОУ |
Документация
- Паспорт трехфазного однотарифного счетчика активной энергии СЭТ 3а
- Описание типа средств измерений

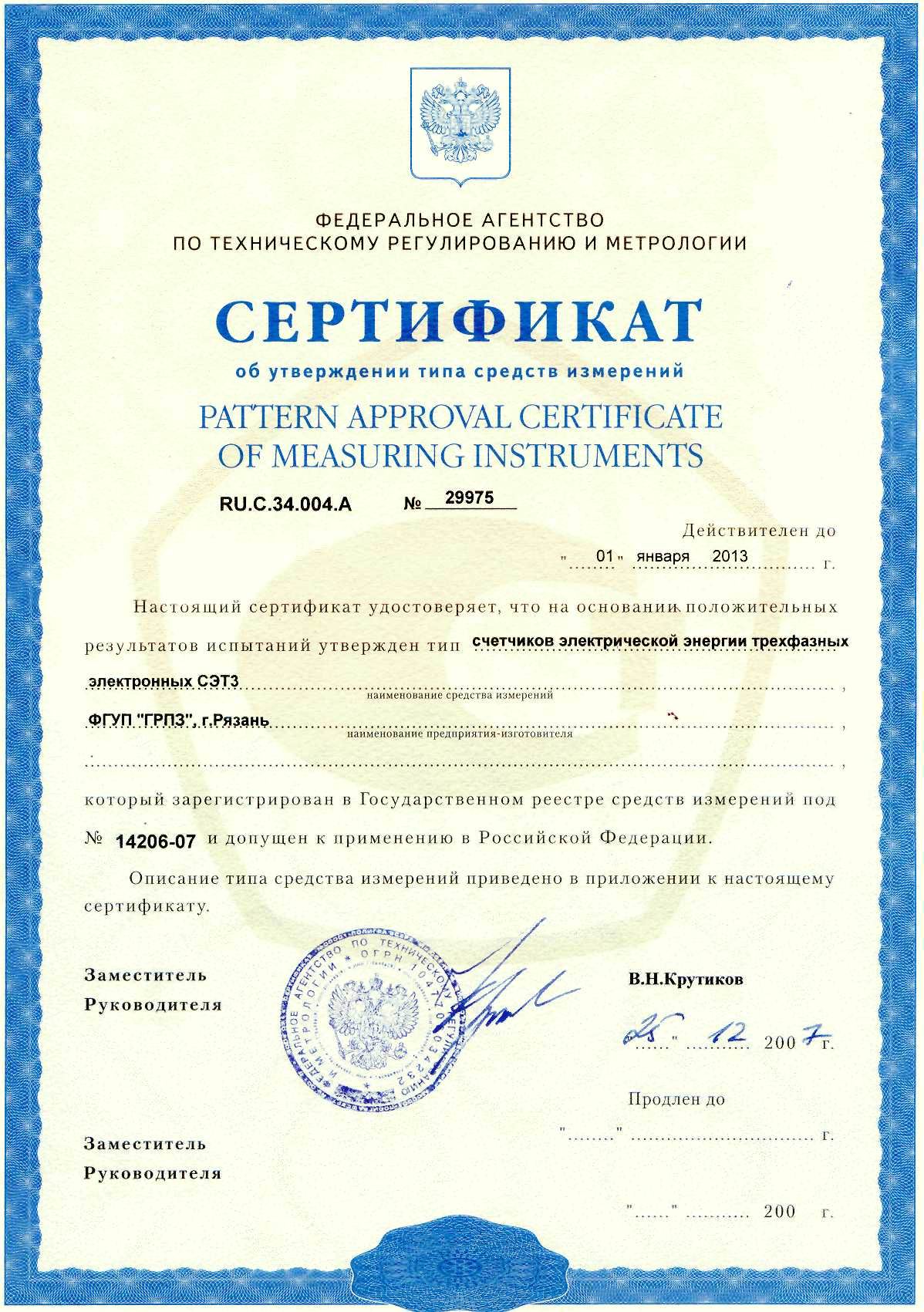

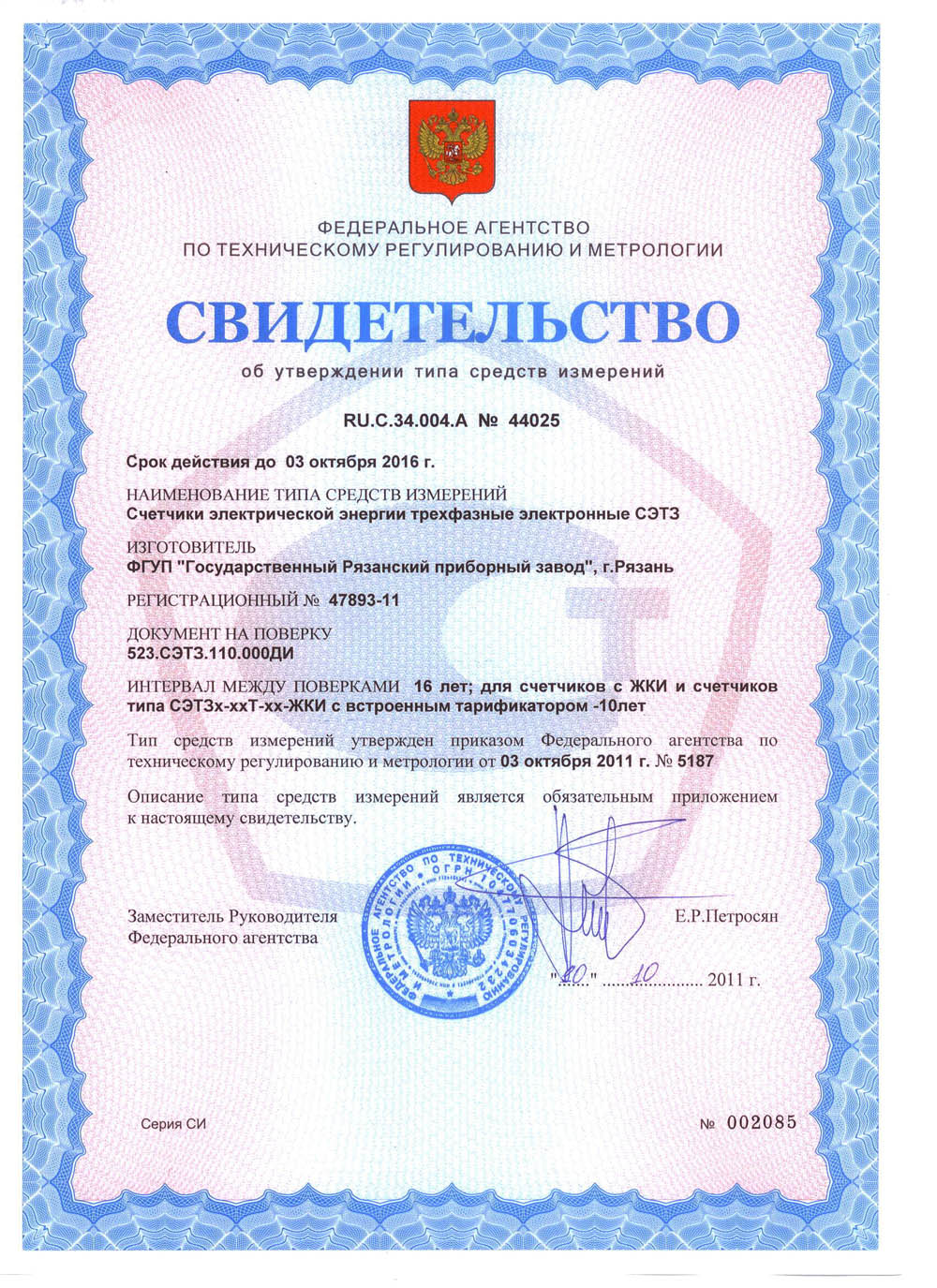

- Свидетельство об утверждении типа средств измерений (Россия)

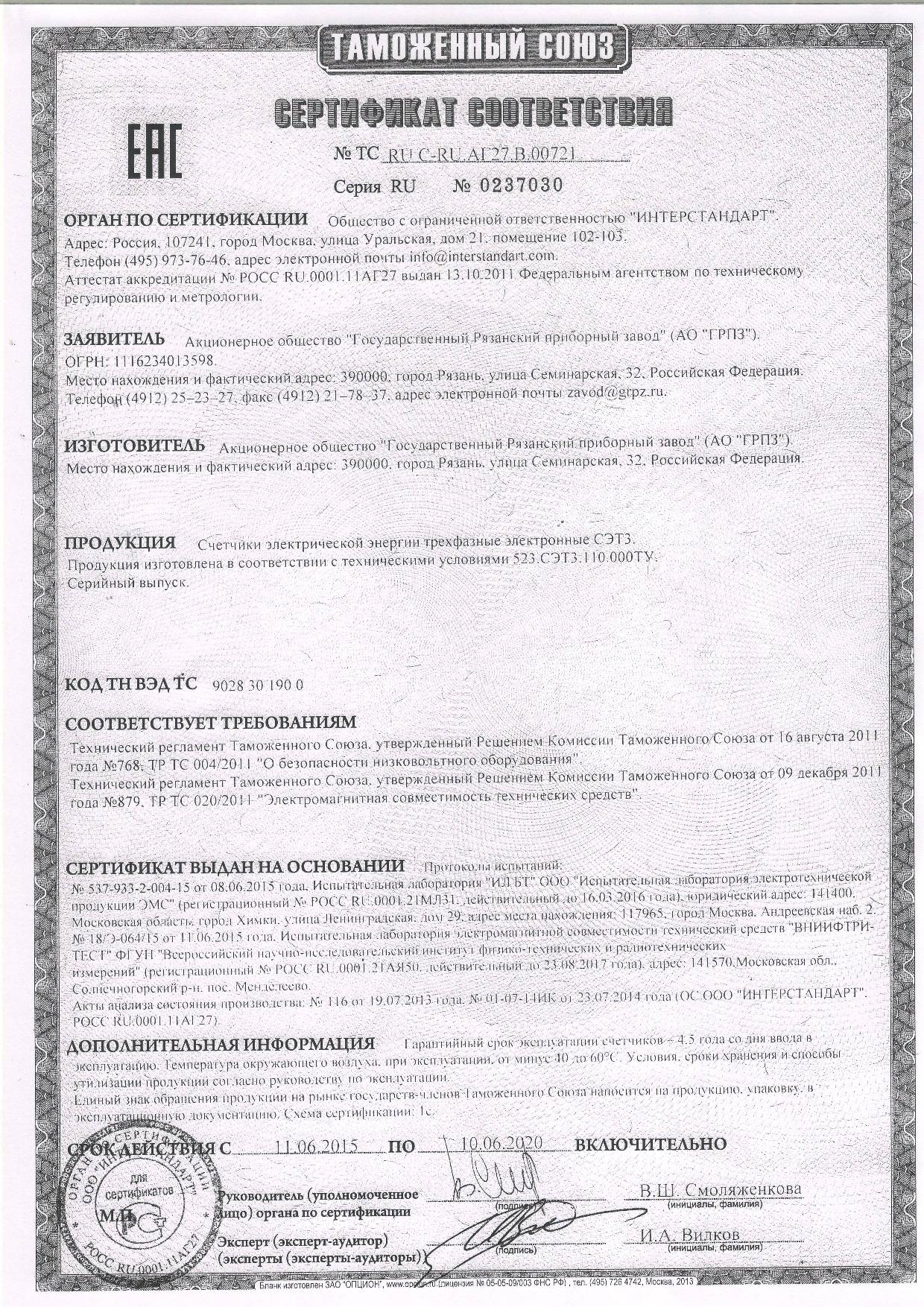

- Сертификат соответствия

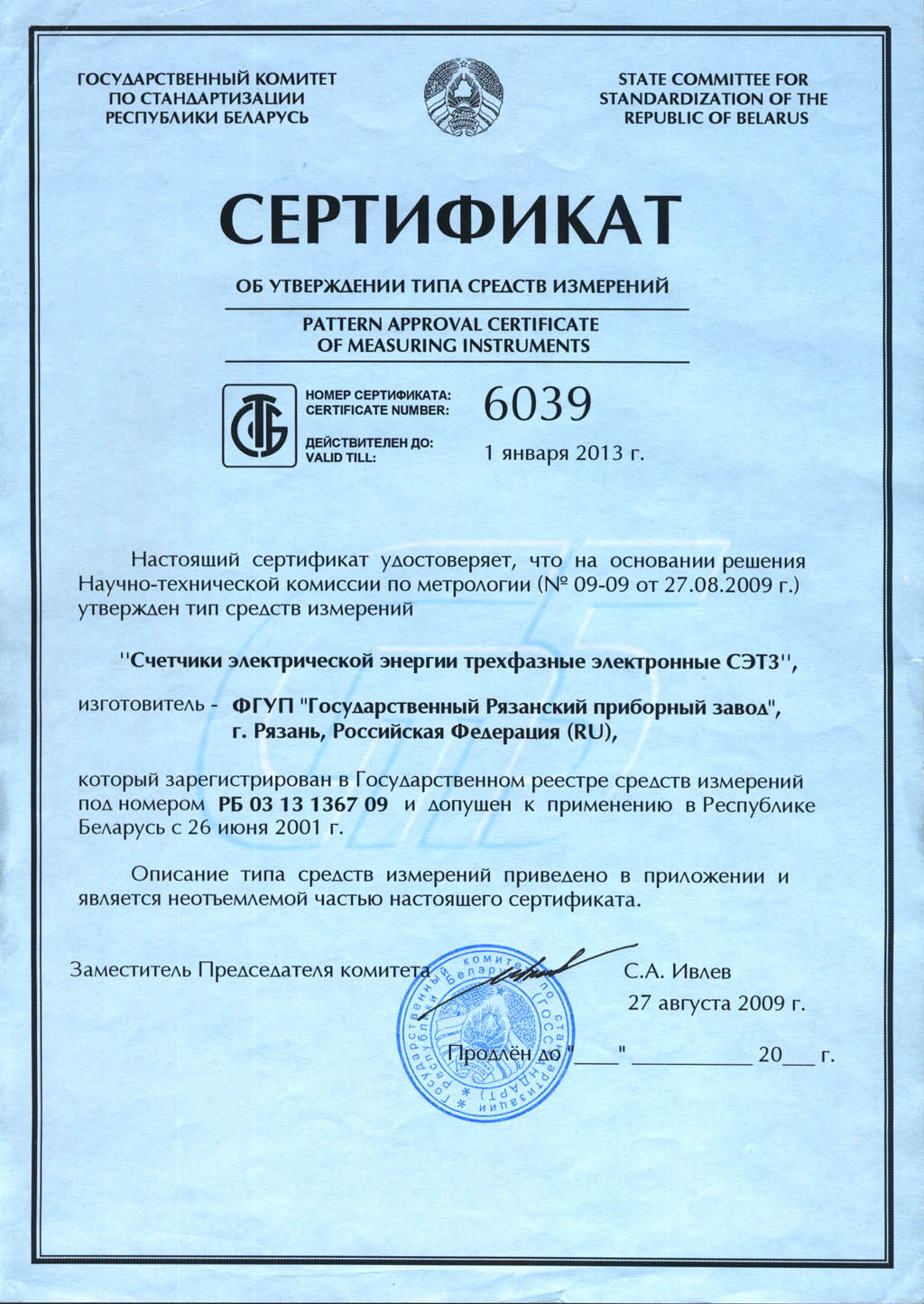

- Сертификат об утверждении типа СИ (Беларусь)

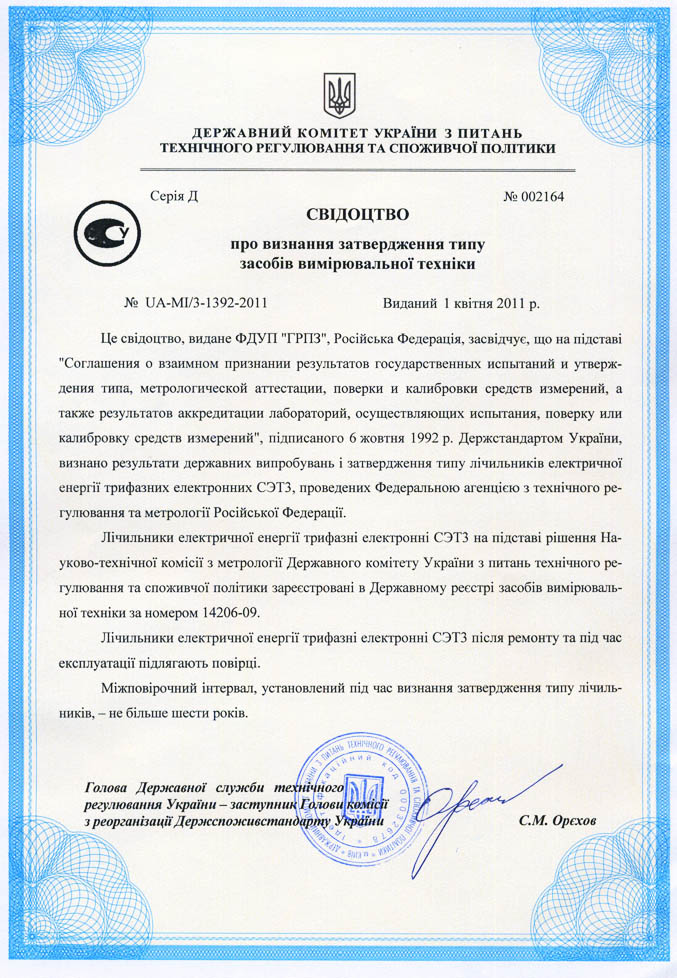

- Свидетельство о признании утверждения типа средств измерительной техники (Украина)
|
|
||
|
|
||
