ГАММА 1

Однофазный счетчик электроэнергии многофункциональный
Счетчики электроэнергии ГАММА 1 предназначены для измерения и учета активной энергии в однофазных двухпроводных цепях переменного тока по 4-м тарифам.


Описание

Многотарифные счетчики ГАММА 1 имеют широкий набор функций, позволяют передавать накопленные данные об энергопотреблении через оптопорт или цифровой интерфейс RS-485. Электросчетчики могут использоваться в автоматизированных системах коммерческого учета энергоресурсов (АСКУЭ) или автономно.

Отличительные особенности


  • Одноплатная конструкция
  • Низкое энергопотребление
  • Жидкокристаллический индикатор (ЖКИ)
  • Болшой запас по точности (измерительная микросхема ADE 7763)
  • Измерение параметров сети (ток, напряжение, частота, активная и полная энергия)
  • Ведение журнала качества сети
  • Ведение журнала зафиксированных показаний
  • Фиксация событий с указанием их параметров, времени начала и окончания
  • Возможность объединения до 255 счетчиков одной интерфейсной линией по RS485
  • Устойчивость к механическим и электромагнитным воздействиям
  • Широкий температурный диапазон, устойчивость к климатическим воздействиям

Функциональные возможности


  1. Число тарифов – 4
  2. Число тарифных зон – 8 (время смены тарифа кратно 30 минутам)
  3. Число сезонов – 12
  4. Учет электроэнергии в прямом направлении
  5. Раздельный учет энергии для рабочих, субботних, воскресных и праздничных дней
  6. Измерение значений физических величин, характеризующих электрическую сеть:
Параметр Единица младшего разряда
Активная мощность со знаком 0.01 Вт
Полная мощность 0.01 ВА
Ток 0.001 А
Напряжение 0.01 В
Коэффициент мощности 0.01
Частота сети 0.01 Гц

  1. Формирование массива максимальных значений мощности с интервалом 30 минут с глубиной хранения 96 дней (опционально)
  2. Формирование массива профиля мощности с переменным (программируемым) временем интегрирования (от 1 до 60 минут) с глубиной хранения 128 срезов
  3. Регистрация максимальных нагрузок в течение месяца (интервал усреднения – 30 минут)
  4. Хранение в течение 15 месяцев полученных данных профилей мощности, а также данных о накопленной энергии за месяц (раздельно по тарифам)
  5. Регистрация и хранение массива данных максимумов активной мощности в зонах максимальной загрузки в течение месяца (интервал усреднения – 30 минут). Глубина хранения – 15 месяцев
  6. Фиксация показаний счетчика электроэнергии в заданные, программируемые моменты времени (два раза в сутки) с глубиной хранения – 32 дня
  7. Резервное тарифное расписание с программируемыми датой и временем ввода
  8. Работа в одном из двух режимов: по заводскому номеру или сетевому адресу
  9. Два уровня доступа для защиты данных и электронная пломба (датчик вскрытия счетчика)
  10. Возможность изменять параметры обмена по интерфейсу (скорость обмена и формат кадра)
  11. Журнал событий электросчетчика на 11 типов событий:
  • включение/выключение питания
  • вскрытие счетчика (электронная пломба)
  • смена уставок
  • перезагрузка с фиксацией ее причины
  • смена даты/времени
  • переход на летнее/зимнее время
  • коррекция времени с фиксацией ее величины
  • смена тарифного расписания
  • самодиагностика счетчика – успешно или неуспешно с фиксацией вида неисправности
  • наличие тока в фазе А (при отсутствии напряжения с фиксацией значения тока и напряжения)
  • попытка несанкционированного доступа
  1. Журнал контроля качества сети на 4 типа событий (снижение напряжения в фазе А ниже нижней уставки НДЗ/ПДЗ,  повышение напряжения в фазе А выше верхней уставки НДЗ/ПДЗ)

Примечание:

ПДЗ – предельно допустимое значение;
НДЗ – нормально допустимое значение.

Каждый тип события имеет независимый стек глубиной 15 событий. Событие характеризуется временем начала, окончания и статусом (либо величиной контролируемого параметра для журнала контроля качества сети).


Примечание:

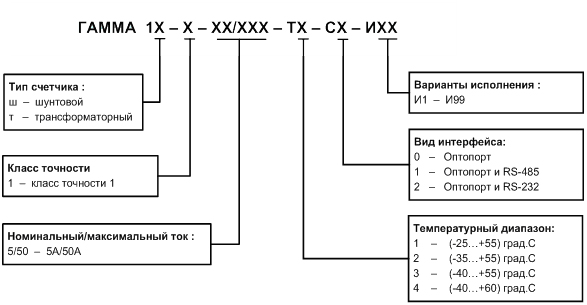

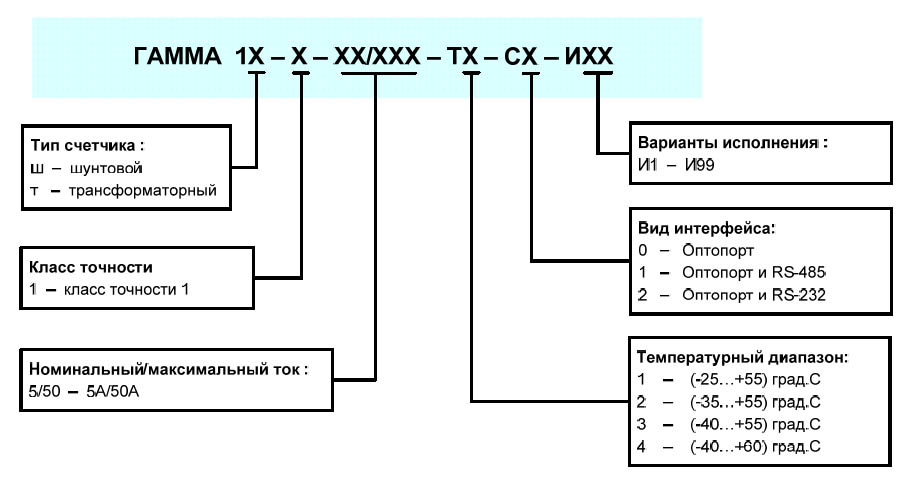

На сайте представлены базовые модели счетчиков ГАММА 1. Также предусмотрена поставка электросчетчиков ГАММА 1 с другими параметрами (согласно структуре условного обозначения счетчиков ГАММА 1).

Подробная информация представлена на сайте разработчиков счетчиков электроэнергии ГАММА 1.


                     Обсудить на форуме                    Сделать заказ
__________________________________________________________________________________

Центры продаж

Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на многофункциональные счетчики ГАММА 1 уточняйте у наших дилеров.

Выберите центр продаж наиболее удобный для Вас:

полный список региональных представителей

Технические характеристики


Класс точности по активной энергии 1.0
Количество тарифов  4
Количество тарифных зон  8
Число сезонов  12
Количество импульсных выходов  1
Номинальная частота, Гц  50
Номинальное напряжение, В 220
Базовый (номинальный) ток, А 5
Максимальный ток, А 50
Передаточные числа в телеметрическом режиме, имп/кВт•ч (имп/кВАр•ч) 1000
Передаточные числа в поверочном режиме, имп/кВт•ч (имп/кВАр•ч) 100 000
Скорость обмена по цифровому интерфейсу, бод 1200, 2400, 4800, 9600
Полная мощность, потребляемая последовательной цепью, В•А, не более   1,0
Активная (полная) мощность, потребляемая параллельной цепью, Вт (В•А), не более   1,8 (2,0)
Единица младшего разряда при отображении энергии, кВт•ч (кВАр•ч)   0.01
Точность хода часов, с/сутки  ± 0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки,не более   ± 0,1
Длительность хранения информации при перерывах питания, лет 30
Диапазон рабочих температур ЖКИ, °С -25°С..+55 (Т1)
 -35°С..+55 (Т2)
 -40°С..+55 (Т3)
 -40°С..+60 (Т4)
Срок службы встроенных часов при отсутствии питания сети, лет  10
Масса счетчика, кг , не более  1.0
Габаритные размеры счетчика, мм , не более  206х145х70

Характеристики надежности


  • Средняя наработка до отказа – 100000 часов
  • Средний срок службы – 30 лет
  • Гарантийный срок – 2,5 года со дня ввода в эксплуатацию
  • Межповерочный интервал – 10 лет

Варианты исполнения

МодификацияНоминал. напряж, ВНоминал. ток, AМакс. ток, AКласс точностиИнтерфейсыДополнительная информацияИндикатор
ГАММА 1ш-1-5/50-Т1-С0-И22205501.0оптопорт4 тарифа, импульсный выход, Пр.М., ЖСЖКИ
ГАММА 1ш-1-5/50-Т1-С1-И22205501.0RS-485, оптопорт4 тарифа, импульсный выход, Пр.М., ЖСЖКИ
ГАММА 1ш-1-5/50-Т1-С1-И2-102205501.0RS-485, оптопорт4 тарифа, импульсный выход, Пр.М., ЖС, Упр.НЖКИ

АСКУЭ

Протокол обмена счетчика состыкован с автоматизированными системами учёта энергоресурсов:

  • "Энергоресурсы" (НТЦ "Арго" г.Иваново)
  • "Спрут-М" (НПО "Прогтех" г.Жуковский)
  • "Пульсар" (НПП "Тепловодохран" г.Рязань)
